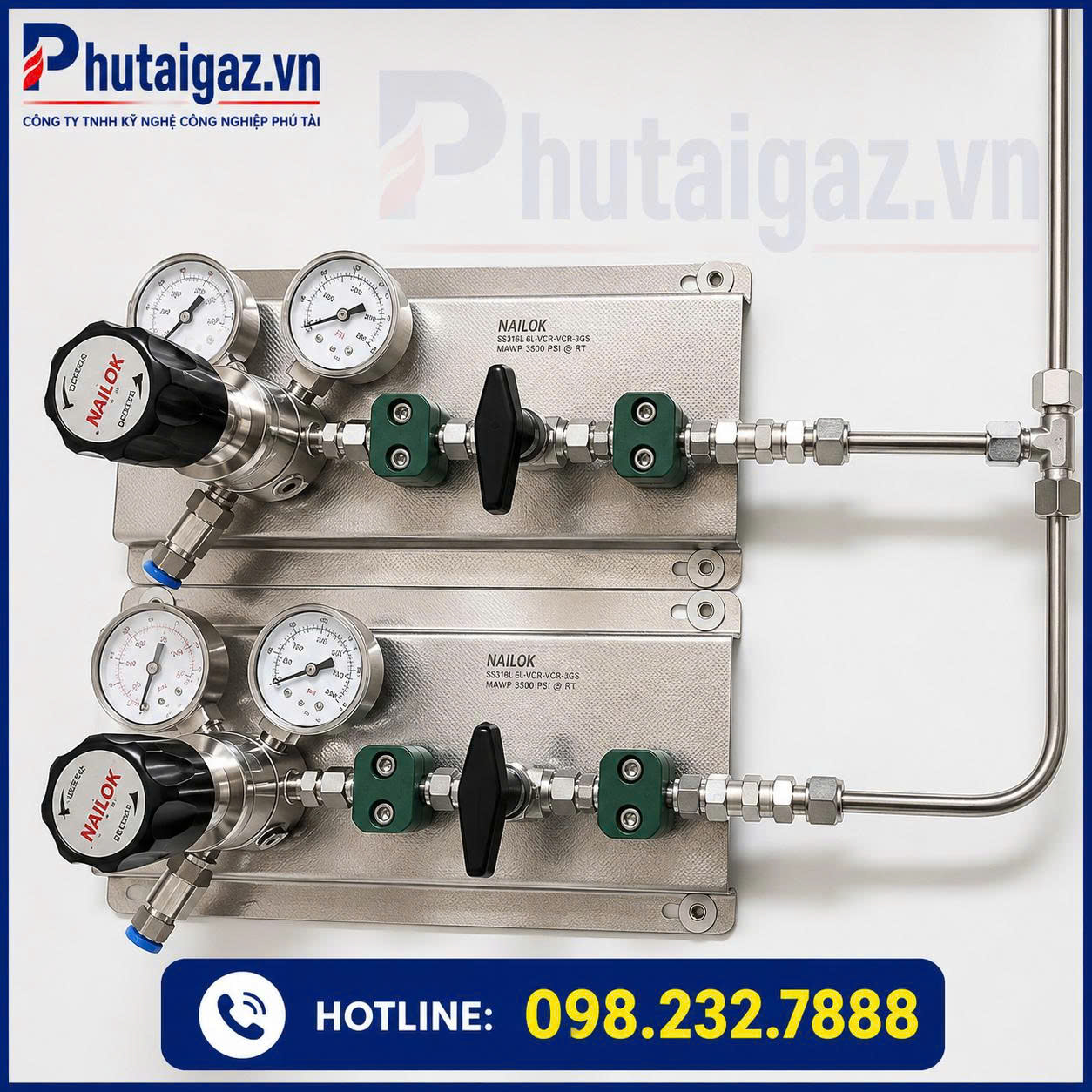

Bộ điều chỉnh 6 cổng NAILOK có cụm van xả trên bảng điều khiển

THÔNG SỐ KỸ THUẬT:

Độ tinh khiết tối đa.6.0
Áp suất đầu ra ổn định
Nhiệt độ hoạt động: -40ºF đến 165ºF/-40ºC đến 74ºC
Áp suất đầu vào tối đa: 3500 psig (241 bar)
Áp suất đầu ra: 200psig (13,8 bar)
Áp suất thử nghiệm thiết kế: 150% áp suất định mức tối đa
Rò rỉ: Bên trong: Kín khí
Bên ngoài: Thiết kế ro đáp ứng≤2×10-8atm cc/sec He
Nhiệt độ hoạt động: -40ºF đến 165ºF/-40ºC đến 74ºC
Công suất dòng chảy: 3500 psig/241 bar Đầu vào: CV=0,06 - 400 psig/27,6 bar Đầu vào: CV=0,15
Mô-men xoắn hoạt động tối đa: 30 in-lbs/3.4N•m

Hotline: 098.232.7888

Hoặc qua:

Chi tiết

1. GIỚI THIỆU SẢN PHẨM

Bộ điều chỉnh 6 cổng NAILOK – Giải pháp phân phối khí chuyên nghiệp cho hệ thống áp suất cao

Trong các hệ thống cấp khí hiện đại, việc duy trì áp suất ổn định và đảm bảo an toàn khi phân phối khí đến nhiều điểm sử dụng là yêu cầu quan trọng. Bộ điều chỉnh 6 cổng NAILOK được phát triển để đáp ứng những yêu cầu khắt khe đó với thiết kế chuyên dụng cho các hệ thống khí công nghiệp, khí tinh khiết và khí đặc biệt.
Thiết bị được lắp đặt trên bảng điều khiển (Control Panel) với 6 cổng phân phối khí, tích hợp cụm van xả (Vent Valve) giúp xả áp an toàn trước khi bảo trì hoặc thay bình khí. Nhờ đó, người vận hành có thể thao tác nhanh chóng, giảm thiểu rủi ro và nâng cao độ an toàn cho toàn bộ hệ thống.
Bộ điều chỉnh áp suất NAILOK được chế tạo theo tiêu chuẩn chất lượng cao với khả năng chịu áp suất lớn, độ kín vượt trội và hiệu suất vận hành ổn định. Thiết bị đáp ứng tốt cho các ứng dụng yêu cầu khí có độ tinh khiết cao lên đến 6.0 (99,9999%), đảm bảo chất lượng khí không bị ảnh hưởng trong suốt quá trình sử dụng.

2. THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Tên sản phẩm	Bộ điều chỉnh 6 cổng NAILOK có cụm van xả
Thương hiệu	NAILOK
Loại	Bộ điều chỉnh áp suất trên bảng điều khiển
Số cổng	6 cổng
Độ tinh khiết khí	Tối đa 6.0
Áp suất đầu vào tối đa	3500 psig (241 bar)
Áp suất đầu ra	200 psig (13,8 bar)
Áp suất thử nghiệm	150% áp suất định mức tối đa
Độ kín bên trong	Kín khí
Độ kín bên ngoài	≤ 2 × 10⁻⁸ atm·cc/sec He
Nhiệt độ làm việc	-40°C đến +74°C
Hệ số lưu lượng	CV = 0,06 (3500 psig); CV = 0,15 (400 psig)
Mô-men xoắn vận hành tối đa	30 in-lbs (3,4 N·m)
Van xả	Có
Kiểu lắp đặt	Bảng điều khiển (Panel Mount)
Tình trạng	Còn hàng

3. ĐẶC ĐIỂM NỔI BẬT

Thiết kế 6 cổng phân phối

Bộ điều chỉnh được tích hợp 6 cổng đầu ra, cho phép cấp khí đồng thời đến nhiều thiết bị hoặc nhiều khu vực sử dụng mà vẫn đảm bảo áp suất ổn định.

Cụm van xả trên bảng điều khiển

Van xả được bố trí ngay trên bảng điều khiển giúp:

Xả áp an toàn trước khi bảo trì.
Thay thế bình khí nhanh chóng.
Giảm áp dư trong đường ống.
Tăng độ an toàn cho người vận hành.

Áp suất đầu ra ổn định

Thiết kế regulator chất lượng cao giúp duy trì áp suất đầu ra ổn định ngay cả khi áp suất bình chứa thay đổi, góp phần nâng cao hiệu quả và độ chính xác của hệ thống.

Độ kín khí vượt trội

Thiết bị đạt mức rò rỉ rất thấp:

Rò rỉ bên trong: Kín khí (Bubble Tight).
Rò rỉ bên ngoài: ≤ 2 × 10⁻⁸ atm·cc/sec He.

Đây là thông số đặc biệt quan trọng đối với các hệ thống khí tinh khiết, phòng thí nghiệm và ngành bán dẫn.

Phù hợp khí có độ tinh khiết cao

Hệ thống được thiết kế cho các ứng dụng yêu cầu khí có độ tinh khiết lên đến 6.0 (99,9999%), hạn chế tối đa nguy cơ nhiễm bẩn trong quá trình phân phối.
