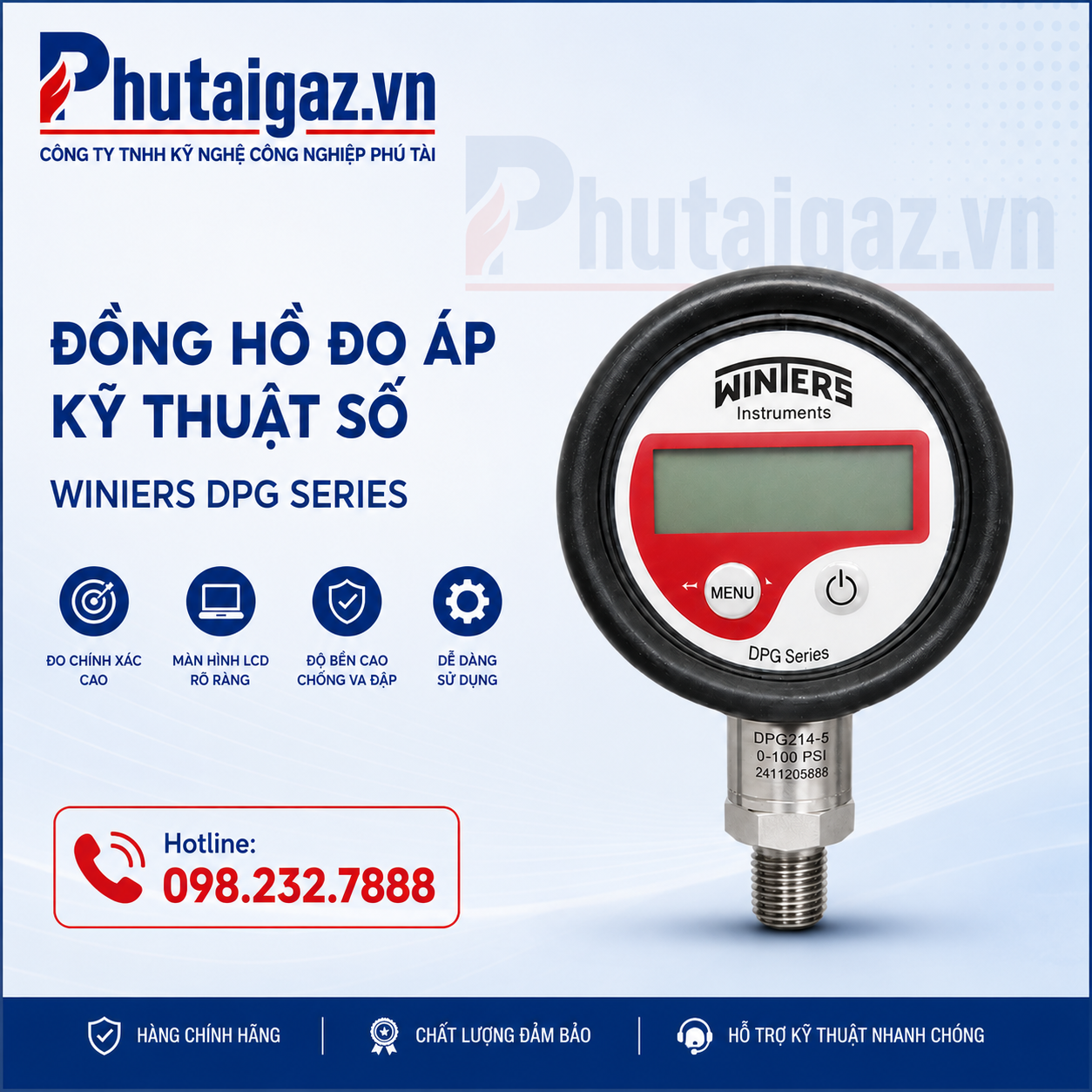

ĐỒNG HỒ ÁP SUẤT SỐ WINTERS DPG214-5 | 0–100 PSI

THIẾT BỊ ĐO ÁP SUẤT KỸ THUẬT SỐ
Độ chính xác ±0,5% toàn thang | Màn hình LCD có đèn nền | Kết nối đáy 1/4” NPT
Model: DPG214-5
Dải đo: 0–100 psi (≈ 0–6,895 bar; 0–689,5 kPa)
Độ chính xác: ±0,5% toàn thang (tùy chọn mã -5)
Kích thước mặt: 2,5 in (63 mm)
Màn hình: LCD 48 × 16 mm; 4 chữ số; có đèn nền
Nhiệt độ làm việc / lưu kho: -10 đến 50 °C / -20 đến 75 °C
Thương hiệu / Dòng: WINTERS Instruments / DPG Digital Pressure Gauge

CÔNG TY TNHH KỸ NGHỆ CÔNG NGHIỆP PHÚ TÀI
Số 272 Đa Phúc, Phường Hưng Đạo, TP Hải Phòng

Hotline: 098.232.7888

Hoặc qua:

Chi tiết

1. Giới thiệu sản phẩm

WINTERS DPG214-5 là đồng hồ áp suất kỹ thuật số thuộc dòng DPG, dùng để hiển thị trực tiếp áp suất trong phạm vi 0–100 psi (xấp xỉ 0–6,895 bar hoặc 0–689,5 kPa). Thiết kế hai nút giúp người vận hành đổi đơn vị đo, bật đèn nền, đặt lại điểm 0 và lựa chọn chế độ hiển thị áp suất thực hoặc áp suất đỉnh.
Hậu tố “-5” thể hiện tùy chọn độ chính xác ±0,5% toàn thang. Cảm biến kiểu piezo với màng hàn 316L, đầu nối thép không gỉ và vỏ bảo vệ cao su giúp sản phẩm phù hợp cho công tác kiểm tra, đo thử và lắp đặt công nghiệp thông dụng, khi môi chất và điều kiện vận hành đã được xác nhận tương thích.

Điểm nổi bật: Hiển thị số dễ đọc, độ chính xác cao hơn cấu hình tiêu chuẩn, có chế độ giữ giá trị đỉnh, tự tắt để tiết kiệm pin và đổi nhanh 5 đơn vị đo cho dải 0–100 psi.

2. Thông số kỹ thuật

THÔNG SỐ	GIÁ TRỊ / CẤU HÌNH
Thương hiệu / Dòng	WINTERS Instruments / DPG Digital Pressure Gauge
Model	DPG214-5
Dải đo	0–100 psi (≈ 0–6,895 bar; 0–689,5 kPa)
Độ chính xác	±0,5% toàn thang (tùy chọn mã -5)
Kích thước mặt	2,5 in (63 mm)
Màn hình	LCD 48 × 16 mm; 4 chữ số; có đèn nền
Đơn vị lựa chọn	psi, mH₂O, mmHg, mbar, kPa
Kết nối quá trình	1/4 in NPT, vị trí đáy; đầu nối thép không gỉ 304
Cảm biến	Piezo; màng hàn thép không gỉ 316L
Nguồn điện	02 pin AAA, 1,5 V
Tuổi thọ pin tham khảo	Đến 2 năm ở chế độ tự tắt
Chế độ hiển thị	Áp suất thực liên tục hoặc giá trị áp suất đỉnh
Tần suất làm mới	Tối đa khoảng 3 lần/giây
Áp suất thử / phá hủy	200% / 300% toàn thang (không phải áp suất làm việc)
Nhiệt độ làm việc / lưu kho	-10 đến 50 °C / -20 đến 75 °C
Vỏ / Ốp bảo vệ	ABS IP64 / cao su silicone IP65
Tuổi thọ vận hành tham khảo	Khoảng 1.000.000 chu kỳ
Tiêu chuẩn tham chiếu	ASME B40.100

Nguồn đối chiếu: catalog DPG và hướng dẫn sử dụng của WINTERS Instruments. Trang sản phẩm DPG | Thư viện hướng dẫn

Lưu ý kỹ thuật: Áp suất thử và áp suất phá hủy là giới hạn kiểm tra của nhà sản xuất, không được dùng làm dải vận hành. Trong sử dụng bình thường, không để áp suất vượt 100 psi.

3. Tính năng nổi bật

Độ chính xác ±0,5% FS: hỗ trợ đọc và kiểm tra áp suất với sai số nhỏ hơn cấu hình DPG tiêu chuẩn ±1% FS.
Màn hình LCD có đèn nền: dễ quan sát trong tủ máy, khu vực thiếu sáng hoặc khi thao tác kiểm tra tại hiện trường.
Đổi nhanh 5 đơn vị đo: psi, mH₂O, mmHg, mbar và kPa; giảm nhu cầu quy đổi thủ công trong dải 0–100 psi.
Chế độ áp suất đỉnh: giúp nhận biết giá trị cao nhất phát sinh khi chạy thử, theo dõi dao động hoặc kiểm tra thiết bị.
Tự tắt hoặc hiển thị liên tục: linh hoạt giữa tiết kiệm pin và giám sát dài hơn trong quá trình thử nghiệm.
Đặt lại điểm 0: thao tác bằng nút MENU khi đồng hồ đã được cách ly hoàn toàn và không còn áp suất.
Bảo vệ cơ học tốt: vỏ ABS kết hợp ốp cao su silicone giúp hạn chế ảnh hưởng của va chạm nhẹ và bụi trong môi trường công nghiệp.

4. Ưu điểm của WINTERS DPG214-5

Đọc số trực quan, loại bỏ sai số thị sai thường gặp khi quan sát kim đồng hồ cơ.
Model -5 có độ chính xác cao, phù hợp cho đo kiểm, bảo trì và đối chiếu tại hiện trường.
Kích thước 63 mm gọn, kết nối đáy 1/4 in NPT thuận tiện lắp trực tiếp hoặc qua van cách ly.
Nguồn pin AAA phổ biến, thay thế nhanh; chế độ tự tắt hỗ trợ kéo dài thời gian sử dụng.
Màng cảm biến hàn 316L và đầu nối inox hỗ trợ nhiều môi chất công nghiệp không ăn mòn, sau khi xác nhận tương thích.
Chế độ giữ đỉnh và nhiều đơn vị đo giúp một thiết bị đáp ứng nhiều công việc kiểm tra áp suất.

5. Ứng dụng của sản phẩm

DPG214-5 thích hợp cho các phép đo trong phạm vi đến 100 psi, đặc biệt ở vị trí cần hiển thị số rõ ràng hoặc cần theo dõi giá trị áp suất đỉnh:

Hệ thống khí nén áp thấp, đường khí dụng cụ và cụm điều áp tại máy.
Kiểm tra đầu ra của van giảm áp, bộ lọc - điều áp, cụm manifold và trạm cấp khí.
Bảo trì máy nén, bơm, thiết bị HVAC, hệ thống nước và thiết bị công nghiệp thông dụng.
Đo thử, hiệu chỉnh so sánh và kiểm tra rò rỉ theo quy trình nội bộ của nhà máy.
Tủ máy, skid công nghệ, phòng thí nghiệm, xưởng cơ khí và công tác dịch vụ hiện trường.

6. Hướng dẫn lựa chọn và lắp đặt

Xác nhận áp suất làm việc lớn nhất không vượt 100 psi; chọn dải đo sao cho áp suất vận hành thường xuyên nằm ở vùng dễ quan sát và còn dự phòng cho dao động.
Kiểm tra tính tương thích của môi chất với màng 316L, đầu nối 304SS và yêu cầu vệ sinh của hệ thống. Dịch vụ oxy, khí tinh khiết, khí dễ cháy hoặc khí ăn mòn cần cấu hình và quy trình chuyên dụng.
Dùng đúng chân ren 1/4 in NPT; làm kín ren theo quy trình của hệ thống và không để vật liệu làm kín lọt vào đường dẫn áp.
Chỉ siết bằng cờ lê tại phần lục giác của đầu nối; không xoay thân đồng hồ hoặc dùng ốp cao su làm điểm chịu lực.
Bố trí van cách ly; bổ sung bộ giảm xung, ống siphon hoặc phụ kiện bảo vệ khi có rung, xung áp, nhiệt độ hoặc môi trường không phù hợp.
Sau khi lắp, mở áp từ từ, kiểm tra rò rỉ bằng phương pháp phù hợp và xác nhận đơn vị hiển thị trước khi đưa vào sử dụng.

7. Hướng dẫn sử dụng - dịch từ tài liệu kèm theo

BỘ PHẬN / THAO TÁC	NỘI DUNG HƯỚNG DẪN BẰNG TIẾNG VIỆT
Màn hình LCD	Hiển thị mức pin, giá trị áp suất và đơn vị đo đang được lựa chọn.
Nút nguồn	Nhấn để bật đồng hồ; thiết bị hiển thị mức pin và đèn nền sáng khoảng 10 giây. Giữ khoảng 2 giây để tắt. Khi đồng hồ đang hoạt động, nhấn để bật lại đèn nền khoảng 10 giây.
Đèn nền tự động	Khi đồng hồ đang bật, đèn nền tự sáng nếu áp suất thay đổi khoảng ±10% toàn thang.
Nút MENU	Nhấn để chuyển lần lượt giữa psi, mH₂O, mmHg, mbar và kPa. Giữ 4–5 giây rồi thả để đặt lại điểm 0; thao tác này mất vài giây và chỉ thực hiện khi không còn áp suất.
Cài đặt nâng cao	Giữ MENU khoảng 6 giây. Pot=2 hoặc Pot=3 chọn số chữ số sau dấu thập phân cho dải ≤100 psi. OFF=0: tự tắt sau khoảng 1 phút; OFF=1: hiển thị liên tục đến khi tắt thủ công. HL=0: áp suất thực; HL=1: chỉ giá trị đỉnh. Nhấn MENU để trở lại màn hình đo.
Thay pin	Tháo ốp cao su; tháo vít Phillips phía trên để mở nắp; thay 02 pin AAA; đóng nắp, lắp lại vít và ốp cao su.

Cảnh báo: Không đặt lại điểm 0 khi đồng hồ còn chịu áp. Không tháo đồng hồ, mở nắp hoặc thay pin tại vị trí có nguy cơ cháy nổ nếu chưa cách ly và đánh giá an toàn.

8. Lưu ý an toàn và bảo quản

Không dùng đồng hồ làm thiết bị bảo vệ quá áp, van an toàn hoặc thiết bị đóng ngắt độc lập.
Không vượt quá dải làm việc 100 psi; tránh xung áp, va đập, rung mạnh và nguồn nhiệt vượt giới hạn cho phép.
Cách ly, xả hết áp và xác nhận hệ thống an toàn trước khi tháo lắp hoặc bảo trì.
Ngừng sử dụng khi màn hình bất thường, sai số tăng, đầu nối rò rỉ, vỏ nứt hoặc thiết bị đã chịu quá áp.
Lưu kho khô ráo trong khoảng -20 đến 75 °C; tháo pin nếu không sử dụng trong thời gian dài.
