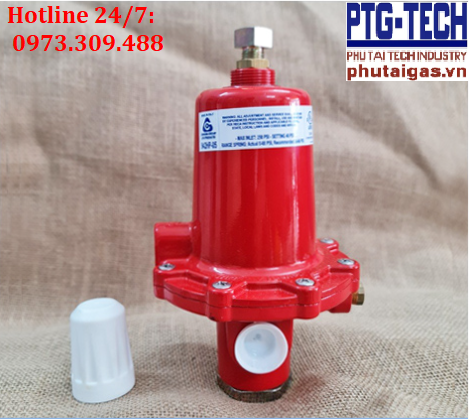

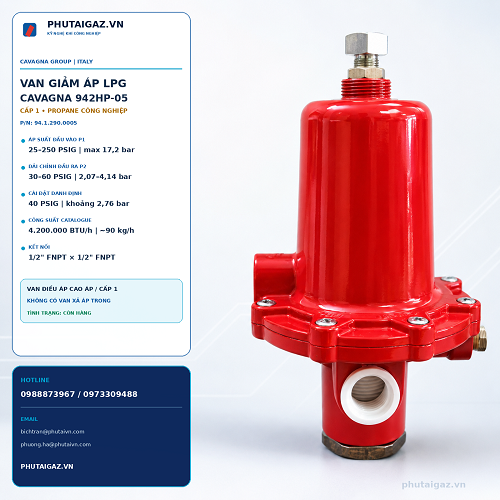

Van giảm áp LPG Cavagna 942HP-05 - công suất 4,2 triệu BTU/h

• Van giảm áp LPG Cavagna 942HP-05 là bộ điều áp propane cao áp, tác động trực tiếp, được thiết kế cho các tải công nghiệp có nhu cầu nhiệt lớn. Thiết bị nhận áp suất cấp trong khoảng 25–250 PSIG (xấp xỉ 1,72–17,2 bar) và cho phép điều chỉnh áp suất đầu ra 30–60 PSIG (xấp xỉ 2,07–4,14 bar), với mức cài đặt danh định 40 PSIG.
• Công suất catalogue 4.200.000 BTU/h giúp 942HP-05 phù hợp cho trạm propane, lò hơi, lò sấy, lò nung, đầu đốt và các dây chuyền gia nhiệt công nghiệp. Hai đầu ren trong 1/2 inch NPT cho phép tích hợp với đường ống cao áp thông dụng. Cổng bên 1/4 inch FNPT được bịt sẵn có thể dùng để lắp đồng hồ áp suất đầu ra khi cấu hình hệ thống yêu cầu.

1.Giới thiệu sản phẩm

Ưu điểm nổi bật

• Công suất công nghiệp: Mức định danh 4,2 triệu BTU/h phục vụ nhiều hệ thống propane công nghiệp có tải nhiệt lớn.
• Dải P2 cao và linh hoạt: Điều chỉnh 30–60 PSIG, phù hợp tạo áp suất trung gian hoặc cấp trực tiếp cho tải pounds-to-pounds đã được thẩm định.
• Kết cấu công nghiệp: Thân và nắp nhôm, màng gia cường, vít nắp thép không gỉ theo mô tả dòng 94HP.
• Kết nối thông dụng: Hai đầu ren trong 1/2" NPT và cổng lấy áp bên 1/4" FNPT.
• Nhận diện rõ cấu hình: Model và part number chính thức giúp đối chiếu nhanh với tem, đơn hàng và chứng từ CO/CQ.

Ứng dụng tiêu biểu

• Cấp giảm áp thứ nhất tại trạm bồn LPG/propane và cụm hóa hơi cao áp.
• Đầu đốt công nghiệp, lò hơi, lò sấy, lò nung và hệ thống gia nhiệt yêu cầu áp suất 30–60 PSIG.
• Nhà máy thực phẩm, vật liệu xây dựng, cơ khí, xử lý nhiệt và dây chuyền sản xuất dùng propane.
• Cấp cuối cho thiết bị cao áp chuyên dụng khi nhà chế tạo tải cho phép và hệ thống có bảo vệ quá áp phù hợp.

2. Thông số kỹ thuật đã chuẩn hóa

HIỆU CHỈNH DẢI ÁP SUẤT

• Tiêu đề 16 bar / 3,9 bar và dữ liệu 250 PSI / 0–60 PSI không mô tả đầy đủ cấu hình 942HP-05. Catalogue chính thức ghi P1 25–250 PSIG và P2 30–60 PSIG. Website nên dùng dải này; nếu dự án giới hạn vận hành ở 16 bar hoặc 3,9 bar, phải ghi đó là giới hạn của hệ thống, không phải dải catalogue của van.

CHUẨN REN

• Cách ghi đúng là 1/2 inch NPT ở đầu vào và đầu ra; với cấu hình ren trong có thể ghi 1/2 inch FNPT/FPT. Rc là ký hiệu ren côn trong theo ISO 7-1/BSPT, không đồng nghĩa với NPT và không được lắp lẫn nếu chưa có đầu chuyển phù hợp.

3. Cấu tạo, nguyên lý và phạm vi sử dụng

Nguyên lý làm việc

• Lò xo đặt lực lên màng để xác lập áp suất đầu ra. Khi tải tiêu thụ làm P2 giảm, màng dịch chuyển và mở cơ cấu van để tăng lưu lượng. Khi P2 tăng, lực phản hồi lên màng làm van đóng dần. Sự cân bằng giữa lực lò xo và áp suất đầu ra duy trì P2 quanh giá trị cài đặt trong giới hạn năng lực của van.

Các bộ phận chính

• Cơ cấu điều chỉnh và đai ốc khóa ở phía trên; việc hiệu chỉnh dùng dụng cụ phù hợp.
• Nắp lò xo màu đỏ, cụm màng tròn và các vít ghép bằng thép không gỉ.
• Thân nhôm có đầu vào, đầu ra và dấu chỉ chiều dòng khí.
• Cổng 1/4 inch FNPT bên thân để lấy tín hiệu hoặc lắp đồng hồ P2.
• Cổng vent của buồng màng, phải được giữ thông thoáng và bố trí an toàn.

PHẠM VI CẤP 1

• 942HP-05 thuộc nhóm điều áp cao áp. Van có thể làm cấp thứ nhất để tạo áp suất trung gian hoặc làm cấp cuối cho một số đầu đốt/tải cao áp. Vị trí lắp phải do kỹ sư xác nhận theo P1, P2, công suất, áp suất cho phép của tải và phương án bảo vệ.

4. Lựa chọn, lắp đặt và an toàn LPG

Dữ liệu cần xác nhận trước khi đặt hàng

• Model 942HP-05, part number 94.1.290.0005, ảnh tem và CO/CQ của lô hàng.
• Propane/LPG pha hơi hay pha lỏng; nhiệt độ, vị trí lắp và yêu cầu vật liệu làm kín.
• P1 nhỏ nhất/lớn nhất, P2 cần cài và dung sai tại chế độ không tải/có tải.
• Công suất đầu đốt hoặc lưu lượng LPG thực tế; không chỉ dùng giá trị quy đổi khoảng 90 kg/h.
• Ren trong NPT 1/2 inch, cổng đồng hồ, chiều dòng và phụ kiện đầu nối.
• Van chặn, lọc gas, vent, van an toàn/bảo vệ quá áp, báo rò và hệ dừng khẩn cấp.

Trình tự lắp đặt đề xuất

• Đối chiếu thiết bị: Kiểm tra model, part number, P1/P2, kết nối, chiều dòng và tình trạng niêm phong.
• Cô lập nguồn LPG: Khóa van, xả áp về nơi an toàn và áp dụng giấy phép công việc của cơ sở.
• Làm sạch đường ống: Loại bỏ bụi, rỉ, phoi và cặn hàn; lắp bộ lọc propane phù hợp trước van.
• Lắp đúng ren: Dùng phụ kiện 1/2 inch NPT; chất làm kín phải tương thích LPG và không lọt vào lòng van.
• Bố trí vent: Không bịt vent; hướng hoặc dẫn vent đến vị trí an toàn, tránh nước, nguồn lửa và cửa hút gió.
• Cấp áp từ từ: Mở van nguồn chậm và kiểm tra rò bằng dung dịch hoặc thiết bị chuyên dụng; tuyệt đối không dùng lửa.
• Cài đặt P2: Điều chỉnh trong dải 30–60 PSIG khi có lưu lượng, đo áp tĩnh/động và khóa cơ cấu chỉnh.
• Nghiệm thu: Ghi P1/P2, công suất tải, kết quả thử kín, tình trạng vent và thiết bị bảo vệ quá áp.

Cảnh báo an toàn

• Propane/LPG rất dễ cháy và nặng hơn không khí; khu vực lắp phải thông gió và đáp ứng yêu cầu PCCC/phân vùng nguy hiểm.
• Không vận hành vượt P1 250 PSIG hoặc ngoài dải P2 30–60 PSIG; không cấp P2 này cho thiết bị chỉ chịu tối đa 3 bar.
• Không tự ý thay lò xo, màng, seat, cap chỉnh hoặc bịt vent; chỉ nhân sự có chuyên môn được hiệu chỉnh và bảo dưỡng.
• Khi P2 dao động, tăng áp bất thường, rò rỉ, đóng băng hoặc có mùi gas, phải cô lập nguồn và kiểm tra trước khi vận hành lại.

KHÔNG CÓ VAN XẢ ÁP TRONG

• Type 942HP không có internal relief. Hệ thống phải có phương án bảo vệ độc lập phù hợp với MAWP của đường ống và tải: van an toàn, slam-shut, monitor, ESD hoặc giải pháp được kỹ sư thiết kế chấp thuận.
