Van cầu chịu lạnh cán dài DJ-65A DN65

• DJ-65A là van cầu cryogenic cán dài, vận hành bằng tay quay, dùng để đóng/mở dòng khí hoặc chất lỏng nhiệt độ thấp trong cụm bồn và đường ống công nghiệp. Cổ van kéo dài giúp đưa bộ chèn và cơ cấu thao tác ra xa vùng lạnh, hỗ trợ hạn chế đóng băng quanh bộ chèn khi được lắp đặt, bảo ôn và vận hành đúng thiết kế. Van chỉ được sử dụng trong dải nhiệt độ, môi chất và áp suất đã được nhà sản xuất xác nhận cho đúng lô hàng.
• Sản phẩm được chào theo kích thước DN65, trọng lượng tham chiếu khoảng 21 kg và xuất xứ Trung Quốc. Bảng FEILUN của biến thể DN65 cán dài DJ-65D ghi 21,1 kg, trong khi catalogue Baitu ghi DJ-65A1 khoảng 15,4 kg; do đó phải xác nhận mã đầy đủ, kết nối và phiếu cân của đúng lô hàng. Mã Phú Tài PT3-112 giúp khách hàng đối chiếu nhanh khi yêu cầu báo giá, bản vẽ, tem sản phẩm hoặc chứng từ lô hàng.

1. GIỚI THIỆU SẢN PHẨM

Điểm nổi bật

• Thiết kế cán dài đưa tay quay và bộ chèn ra xa thân van, phù hợp định hướng sử dụng cho hệ thống lạnh sâu.
• Thân đúc CF8 và trục S30408/SUS304 có khả năng chống ăn mòn tốt trong nhiều hệ thống khí công nghiệp.
• Tài liệu FEILUN và dữ liệu DJ-65A tham chiếu vật liệu làm kín PCTFE; cần xác nhận mã vật tư của đúng lô hàng.
• Tài liệu FEILUN của dòng cán dài DN65-100 công bố áp suất danh nghĩa 5,0 MPa; các trang DJ-65A tại Việt Nam lại ghi áp suất làm việc 4,0 MPa. Hai khái niệm này không được dùng thay thế cho nhau; phải xác nhận tem, áp suất thiết kế và bản vẽ đúng lô hàng.
• Kích thước danh nghĩa DN65, kết nối hàn theo dòng long-stem welding connection. Bảng FEILUN biến thể 21,1 kg ghi D0 = 65 mm, D1 = 76,5 mm, D2 = 92 mm và B = 15 mm; cần xác nhận kiểu hàn và dung sai đầu nối trước khi chế tạo spool.

Môi chất và ứng dụng

• Các nguồn công khai nêu O₂, N₂, Ar, CO₂ và khí tự nhiên; một số trang còn giới thiệu cho LOX, LN₂, LAr, LCO₂ hoặc LNG. Phạm vi này chỉ được chấp nhận khi vật liệu, độ sạch, nhiệt độ thiết kế và hồ sơ của đúng lô hàng phù hợp với từng môi chất.
• Bồn chứa và cụm hóa hơi khí công nghiệp lạnh sâu.
• Đường cấp/xả lỏng trên skid, trạm nạp và cụm van cryogenic.
• Nhánh kết nối hàn DN65 trong cụm van khí công nghiệp hoặc hệ thống nhiệt độ thấp.
• Hệ thống cần cổ van kéo dài để giữ bộ chèn và vùng thao tác cách xa vùng lạnh/bảo ôn.
• Lưu ý oxy: Thiết bị dùng cho LOX phải được xác nhận sạch cho dịch vụ oxy, không nhiễm dầu mỡ và dùng vật tư tương thích oxy. Không suy ra trạng thái oxygen-clean chỉ từ vật liệu SS304/CF8.

2.THÔNG SỐ KỸ THUẬT

• Nguồn FEILUN của dòng DN65-100 ghi kết nối hàn. Tên tiếng Anh chuẩn hóa nên dùng: DJ-65A Cryogenic SS304 long-stem welding-connection globe valve.

Kích thước tham chiếu

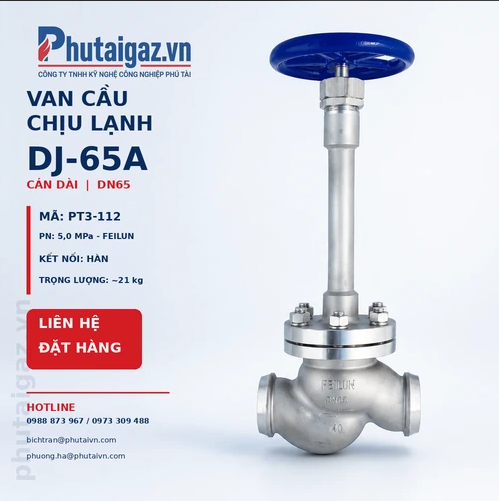

• Đối chiếu hình ảnh: Ảnh gốc thể hiện van FEILUN cán dài DN65, phù hợp dữ liệu hình dáng sản phẩm. Ảnh quảng cáo giữ toàn bộ thân van và không che chi tiết kỹ thuật; tuy vậy ảnh marketing không thay thế tem, mã biến thể, bản vẽ, CO/CQ hoặc hồ sơ truy xuất của đúng lô hàng.

3.CẤU TẠO, NGUYÊN LÝ VÀ GIÁ TRỊ SỬ DỤNG

Vì sao chọn thiết kế cán dài?

• Thiết kế cán dài tạo khoảng cách giữa bộ chèn/tay quay với thân van và vùng bảo ôn, hỗ trợ kiểm soát đóng băng tại cơ cấu làm kín khi cấu hình được lựa chọn đúng. Kỹ sư vẫn phải xác nhận chiều cao thao tác, chiều dày bảo ôn, hướng lắp, tải trọng đường ống và nhiệt độ thiết kế của đúng cấu hình DJ-65A trước khi sử dụng.

Nguyên lý đóng/mở

• Khi quay tay van, trục nâng hoặc hạ đĩa van theo phương dọc. Đĩa rời khỏi ghế để cho lưu chất đi qua và ép xuống ghế để ngắt dòng. Van cầu có tổn thất áp cao hơn van có đường dòng thẳng; kỹ sư cần kiểm tra lưu lượng, tổn thất áp và chiều dòng trên thân van trước khi chọn làm van điều tiết. Với dịch vụ lạnh sâu, ưu tiên thao tác từ từ để hạn chế sốc nhiệt và biến động áp suất.

Lợi ích khi chọn đúng cấu hình

• Giúp đóng/mở tuyến DN65 trong cụm bồn, skid hoặc đường ống nhiệt độ thấp.
• Đưa bộ chèn và tay quay ra xa vùng lạnh, thuận lợi cho thao tác và bố trí bảo ôn.
• Dễ đối chiếu phụ tùng và chứng từ theo model DJ-65A, mã PT3-112.
• Vật liệu inox và PCTFE phù hợp định hướng thiết bị nhiệt độ thấp khi nhà cung cấp xác nhận đúng môi chất và dải nhiệt độ.

Khi nào nên liên hệ tư vấn?

• Hãy gửi sơ đồ tuyến, môi chất, áp suất, nhiệt độ, lưu lượng, hướng lắp và kích thước đầu hàn khi cần thay thế van cũ hoặc tích hợp vào thiết bị mới. Do các nguồn công bố khác nhau về áp suất, nhiệt độ và vật liệu làm kín, báo giá chỉ nên chốt sau khi nhận tem/bản vẽ DJ-65A của đúng lô hàng.
• Tư vấn & báo giá: Hotline 0988 873 967 / 0973 309 488. Email: bichtran@phutaivn.com / phuong.ha@phutaivn.com. Vui lòng nêu model DJ-65A hoặc mã PT3-112 khi liên hệ.
