Van chịu lạnh tay ngắn DJ-20GY DN20

• DJ-20GY là van cầu cryogenic tay ngắn, vận hành bằng tay quay, dùng để đóng/mở dòng khí hoặc chất lỏng nhiệt độ thấp trong cụm bồn và đường ống công nghiệp. Cấu hình tay ngắn giúp giảm chiều cao lắp đặt, phù hợp các vị trí có không gian thao tác hạn chế. Van chỉ được sử dụng trong dải nhiệt độ, môi chất và áp suất đã được nhà sản xuất xác nhận cho đúng lô hàng.
• Sản phẩm được chào theo kích thước DN20, khối lượng tham chiếu khoảng 1,35-1,40 kg và xuất xứ Trung Quốc. Mã hàng Phú Tài PT3-109 giúp khách hàng đối chiếu nhanh khi yêu cầu báo giá, bản vẽ, tem sản phẩm hoặc chứng từ lô hàng.

1.GIỚI THIỆU SẢN PHẨM

Điểm nổi bật

• Thiết kế tay ngắn gọn, thuận lợi cho cụm bồn và đường ống có khoảng không lắp đặt hạn chế.
• Thân đúc CF8 và trục S30408/SUS304 có khả năng chống ăn mòn tốt trong nhiều hệ thống khí công nghiệp.
• Nguồn kỹ thuật công bố PTFE hoặc PCTFE tùy nhà sản xuất; cần xác nhận đúng vật liệu làm kín của lô hàng.
• Áp suất danh nghĩa tham chiếu 4,0 MPa; một số trang thương mại ghi 5.0 MPa, nên không dùng thay thế thông tin trên tem/bản vẽ.
• Kích thước danh nghĩa DN20, kết nối hàn lồng theo bảng DJ-20GY và cần kiểm tra đường kính socket trước khi chế tạo ống.

Môi chất và ứng dụng

• Các nguồn công khai nêu O₂, N₂, Ar, CO₂ và khí tự nhiên; một số trang còn giới thiệu cho LOX, LN₂, LAr, LCO₂ hoặc LNG. Phạm vi này chỉ được chấp nhận khi vật liệu, độ sạch, nhiệt độ thiết kế và hồ sơ của đúng lô hàng phù hợp với từng môi chất.
• Bồn chứa và cụm hóa hơi khí công nghiệp lạnh sâu.
• Đường cấp/xả lỏng trên skid, trạm nạp và cụm van cryogenic.
• Nhánh hàn lồng DN20 trong cụm van khí công nghiệp hoặc hệ thống nhiệt độ thấp.
• Hệ thống cần van cầu tay ngắn để tối ưu chiều cao và không gian thao tác.

Lưu ý oxy: Thiết bị dùng cho LOX phải được xác nhận sạch cho dịch vụ oxy, không nhiễm dầu mỡ và dùng vật tư tương thích oxy. Không suy ra trạng thái oxygen-clean chỉ từ vật liệu SS304/CF8.

2.THÔNG SỐ KỸ THUẬT

Chất liệu / Material

• Body Thân chính : CF8
• Stem Thân trụ : S30408
• Disc/ đĩa đóng mở : PCTFE

Áp suất, môi chất, nhiệt độ

• Working Pressure: (áp suất làm việc) : 4.0 Mpa
• Design temperature : (Nhiệt độ thiết kế) : -196 OC ~ +80 độ C
• Suitable medium : (Môi chất áp dụng) : LO2/LN2/LAr/LCO2/LNG
• Connection : (Kết nối): Socket weld hàn trực tiếp

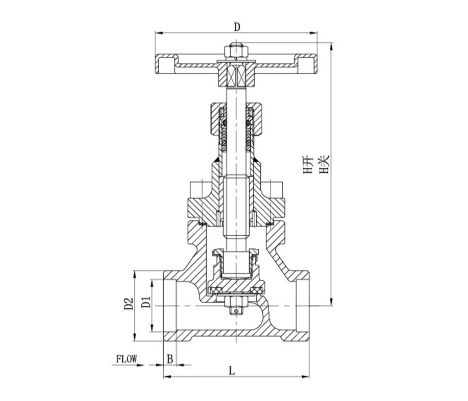

Kích thước (Theo bản vẽ kích thước cơ sở)

• Đường kính tay vặn : D=125mm
• Đường kính lỗ trong : Do=40mm
• Đường kính lỗ hàn ống nồng: D1=49mm
• Tổng chiều cao van khi mở : H=360mm
• Chiều dài thân van : L=120mm

• Điểm cần xác nhận: Tên tiếng Anh do nguồn bán hàng ghi “flange type long shaft”, nhưng DJ-20GY là dòng tay ngắn và bảng kỹ thuật nêu kết nối hàn. Cụm “flange type” có thể mô tả kết cấu nắp van, không chứng minh hai đầu nối ống là mặt bích. Hãy dùng tên chuẩn hóa và xác nhận bản vẽ lô hàng.

Kích thước tham chiếu

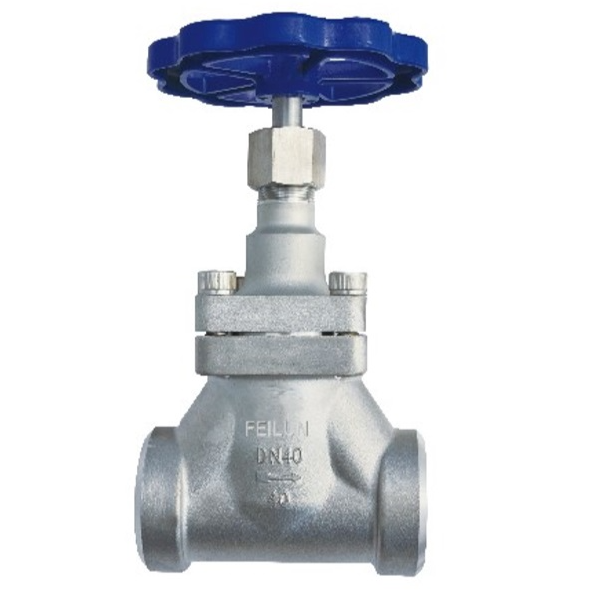

• Sai khác cần xử lý trước khi đăng: Dữ liệu Phú Tài yêu cầu DN20, đúng với bảng DJ-20GY; trang PT3-109 hiện ghi DN15, còn ảnh gốc dập DN40. Ảnh quảng cáo đã loại dấu DN40 và chỉ dùng minh họa bố cục. Hãy thay bằng ảnh/tem DN20 thực tế khi có hàng.

3.CẤU TẠO, NGUYÊN LÝ VÀ GIÁ TRỊ SỬ DỤNG

Vì sao chọn thiết kế tay ngắn?

• Thiết kế tay ngắn giảm chiều cao tổng thể, thuận lợi cho cụm bồn, skid và đường ống có không gian hạn chế. Đổi lại, bộ chèn và tay quay ở gần thân van hơn so với dòng cán dài, nên kỹ sư phải xác nhận nhiệt độ thiết kế, phạm vi đóng băng, bảo ôn và khả năng thao tác của đúng cấu hình DJ-20GY trước khi sử dụng.

Nguyên lý đóng/mở

• Khi quay tay van, trục nâng hoặc hạ đĩa van theo phương dọc. Đĩa rời khỏi ghế để cho lưu chất đi qua và ép xuống ghế để ngắt dòng. Van cầu có tổn thất áp cao hơn van có đường dòng thẳng; kỹ sư cần kiểm tra lưu lượng, tổn thất áp và chiều dòng trên thân van trước khi chọn làm van điều tiết. Với dịch vụ lạnh sâu, ưu tiên thao tác từ từ để hạn chế sốc nhiệt và biến động áp suất.

Lợi ích khi chọn đúng cấu hình

• Giúp đóng/mở tuyến DN20 trong cụm bồn, skid hoặc đường ống nhiệt độ thấp.
• Giảm chiều cao lắp đặt và thuận lợi cho các cụm van có không gian hạn chế.
• Dễ đối chiếu phụ tùng và chứng từ theo model DJ-20GY, mã PT3-109.
• Vật liệu inox và PTFE/PCTFE phù hợp định hướng thiết bị nhiệt độ thấp khi nhà cung cấp xác nhận đúng môi chất và dải nhiệt độ.

Khi nào nên liên hệ tư vấn?

• Hãy gửi sơ đồ tuyến, môi chất, áp suất, nhiệt độ, lưu lượng, hướng lắp và kích thước socket khi cần thay thế van cũ hoặc tích hợp vào thiết bị mới. Do các nguồn công bố khác nhau về áp suất, nhiệt độ và vật liệu làm kín, báo giá chỉ nên chốt sau khi nhận tem/bản vẽ DJ-20GY của đúng lô hàng.
• Tư vấn & báo giá: Hotline 0988 873 967 / 0973 309 488. Email: bichtran@phutaivn.com / phuong.ha@phutaivn.com. Vui lòng nêu model DJ-20GY hoặc mã PT3-109 khi liên hệ.
