Van chịu lạnh bình lỏng DJ-10ABB DN10 – gọn, bền, dễ vận hành

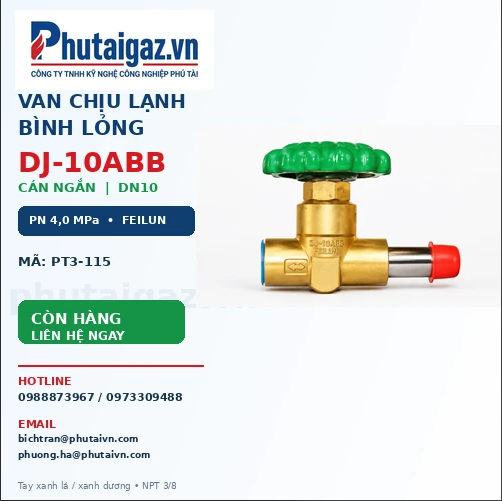

• Van chịu lạnh DJ-10ABB, mã PT3-115, là van cầu cryogenic cán ngắn vận hành bằng tay quay. Thiết kế nhỏ gọn phù hợp cho bình chứa chất lỏng lạnh, bình Dewar và các cụm đường ống có không gian lắp đặt hạn chế. Cơ cấu van cầu hỗ trợ đóng/mở tuyến theo hướng dòng được đánh dấu trên thân van.
• Theo dữ liệu công bố của FEILUN, model DJ-10ABB có kích thước danh nghĩa DN10, áp suất danh nghĩa PN 4,0 MPa và nhiệt độ thiết kế -196 đến +85°C. Thân và trục dùng hợp kim đồng HPb59-1, tay quay hợp kim nhôm ZL102, các chi tiết làm kín chính dùng PCTFE. Cấu hình này được giới thiệu cho LNG, oxy lỏng, nitơ lỏng và argon lỏng khi toàn bộ hệ thống, độ sạch và hồ sơ lô hàng phù hợp.

1. GIỚI THIỆU SẢN PHẨM

Ưu điểm nổi bật

• Cấu trúc cán ngắn giúp giảm chiều cao lắp đặt, phù hợp bình lỏng và cụm van nhỏ gọn.
• Kích thước DN10, vận hành bằng tay quay, thao tác đóng/mở trực quan.
• Thân và trục HPb59-1; vật liệu làm kín chính PCTFE theo bảng vật liệu của nhà sản xuất.
• PN 4,0 MPa và nhiệt độ thiết kế tham chiếu -196 đến +85°C.
• Đầu ren NPT3/8 kết hợp đầu ống theo bảng kích thước, thuận tiện tích hợp đúng bản vẽ.
• Mã PT3-115 giúp đối chiếu nhanh khi yêu cầu báo giá, ảnh thực tế và chứng từ lô hàng.

Ứng dụng đề xuất

• Bình Dewar và bình chứa chất lỏng lạnh quy mô nhỏ.
• Nhánh cấp, xả hoặc cô lập trong cụm LNG, LO2, LN2 và LAr khi cấu hình được xác nhận.
• Skid, panel và cụm thiết bị cryogenic cần van DN10 có chiều cao gọn.
• Thay thế van cùng model sau khi đối chiếu ren, đầu ống, hướng dòng và kích thước lắp đặt.

2.THÔNG SỐ KỸ THUẬT

• Lưu ý áp suất: PN 4,0 MPa là cấp áp suất danh nghĩa được nhà sản xuất công bố; không tự động thay thế áp suất làm việc cho mọi môi chất và nhiệt độ. Kỹ sư phải xác nhận rating của đúng lô hàng và toàn tuyến.

Kích thước tham chiếu theo bảng hãng

• Trước khi chế tạo đường ống: Các ký hiệu kích thước cần được đọc cùng bản vẽ chính thức. Hãy xác nhận dung sai, chiều sâu lắp, hướng dòng và kiểu đầu nối của đúng lô hàng DJ-10ABB.

3.CẤU TẠO, LỰA CHỌN VÀ ĐẶT HÀNG

Cấu tạo và nguyên lý hoạt động

• Khi xoay tay quay, trục van dịch chuyển đĩa đóng/mở theo phương dọc để thay đổi tiết diện dòng qua thân van. Ở vị trí đóng, bề mặt làm kín ép lên seat nhằm cô lập tuyến. Mũi tên đúc trên thân cho biết hướng dòng thiết kế và cần được tuân thủ khi lắp.
• Thiết kế cán ngắn tối ưu không gian nhưng đưa bộ chèn và tay quay gần vùng lạnh hơn dòng extended-bonnet. Vì vậy phải kiểm tra điều kiện đóng băng, bảo ôn, khoảng thao tác và nhiệt độ tại vị trí lắp thay vì chọn chỉ theo DN.
